Dans le monde complexe des télécommunications, la fonctionnalité d'une antenne est profondément influencée par son réseau d'alimentation. Ce composant essentiel garantit que les signaux sont transmis et reçus efficacement, jouant un rôle crucial dans la performance globale de l'antenne. Mais qu'est-ce exactement qu'un réseau d'alimentation d'antenne, et pourquoi est-il si critique ?

An réseau d'alimentation d'antenne comprend l'assemblage complexe de câbles, connecteurs et mécanismes de distribution qui facilitent le flux de signaux entre une antenne et son émetteur ou récepteur. En adaptant sans effort l'impédance de l'antenne à celle du dispositif connecté, ces réseaux sont fondamentaux pour maximiser l'efficacité et réduire la dégradation du signal.

En approfondissant l'essence des réseaux d'alimentation d'antenne, nous découvrirons les spécificités qui les rendent indispensables dans le domaine des communications modernes.

Qu'est-ce qu'une ligne d'alimentation d'antenne ?

Lignes d'alimentation sont généralement constituées de câble coaxial, qui comprend un conducteur central entouré d'une couche isolante, d'une cage métallique et d'une gaine extérieure. Le conducteur central transporte le signal RF, tandis que la cage empêche les interférences et minimise la perte de signal. La couche isolante sépare le conducteur central de la cage pour éviter tout contact électrique et maintenir l'intégrité du signal.

D'autres types de lignes d'alimentation incluent le double conducteur, qui consiste en deux fils parallèles, et les guides d'ondes, qui sont des tubes métalliques creux guidant les signaux RF. Chaque type de ligne d'alimentation présente ses avantages et ses inconvénients, et le choix dépend de facteurs tels que la fréquence, la puissance et la distance.

Il est important de choisir la ligne d'alimentation appropriée pour un système d'antenne afin d'assurer un transfert efficace du signal et de minimiser les pertes. Des facteurs tels que la longueur de la ligne, le type de câble et la présence de courbes ou de torsions peuvent tous affecter la performance du système d'antenne.

Qu'est-ce qu'un réseau d'alimentation ?

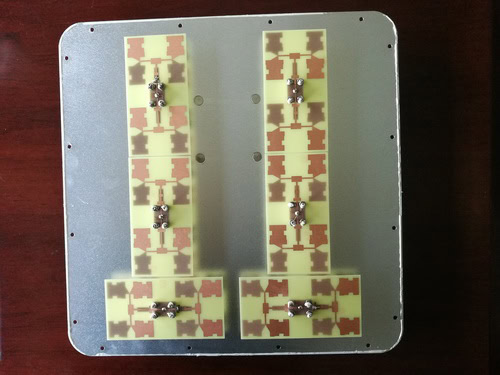

Le réseau d'alimentation est responsable de la distribution du signal RF (Radio Fréquence) à chaque élément du tableau d'antenne. Il est conçu pour assurer une distribution correcte du signal à chaque élément avec la phase et l'amplitude appropriées. Le réseau d'alimentation peut être un système simple de lignes de transmission ou un réseau plus complexe comprenant des déphaseurs, des diviseurs de puissance et d'autres composants. La conception du réseau d'alimentation est cruciale pour atteindre la performance souhaitée du système d'antenne.

Quelles sont les caractéristiques de rayonnement et de perte des antennes microstrip avec un réseau d'alimentation corporatif ?

Lorsqu'il s'agit d'antennes microstrip utilisant un réseau d'alimentation corporatif, comprendre à la fois le comportement de rayonnement et les pertes associées est essentiel pour optimiser la performance. Dans ces systèmes, les lignes d'alimentation interconnectées sont conçues pour répartir uniformément le signal RF à chaque élément d'antenne, mais la configuration introduit également des considérations uniques.

Caractéristiques de rayonnement :
Les réseaux d'alimentation corporatifs peuvent influencer le profil de rayonnement global du tableau d'antenne. Certains rayonnements peuvent se produire directement à partir des lignes d'alimentation elles-mêmes, pas seulement des patches, en particulier aux courbes ou aux discontinuités. Ce rayonnement parasite peut subtilement modifier la forme du faisceau prévu et réduire l'efficacité si ce n'est pas géré avec soin.

Mécanismes de perte :
Les pertes dans un réseau d'alimentation microstrip corporatif proviennent de deux sources principales :

• Pertes de conducteur et diélectriques : Les traces métalliques fines et les matériaux diélectriques utilisés dans la fabrication des microstrips dissipent intrinsèquement une partie de l'énergie sous forme de chaleur, en particulier à des fréquences plus élevées.
• Ondes de surface et fuite : L'énergie peut être perdue dans le substrat sous forme d'ondes de surface, ce qui réduit la quantité de puissance rayonnée dans l'espace libre.

En raison de ces facteurs, les concepteurs doivent équilibrer la complexité de la disposition, la largeur des traces et le choix du substrat. L'utilisation de matériaux de haute qualité et de techniques de routage réfléchies (éviter les courbes inutiles et les décalages d'impédance) peut aider à minimiser à la fois la radiation non intentionnelle et les pertes d'énergie.

Avec ces aspects en tête, un réseau d'alimentation d'entreprise bien conçu permet un contrôle précis de la distribution du signal tout en atténuant les pertes d'efficacité—posant ainsi les bases pour des performances robustes de l'antenne.

Effets de la radiation dans l'espace libre et de l'excitation des ondes de surface dans les réseaux d'alimentation imprimés

En ce qui concerne les réseaux d'alimentation imprimés, deux phénomènes entrent souvent en jeu : la radiation dans l'espace libre et l'excitation des ondes de surface. Les deux peuvent influencer de manière significative la performance et l'efficacité de votre système d'antenne.

Radiation dans l'espace libre se produit lorsqu'une partie du signal rayonne involontairement loin du réseau d'alimentation, plutôt que d'être dirigée vers les éléments d'antenne prévus. Cela peut entraîner une perte de signal indésirable et des interférences potentielles avec des circuits ou systèmes voisins. Pour les ingénieurs travaillant avec des antennes sur PCB à haute fréquence, c'est une préoccupation clé car même une radiation mineure peut dégrader l'intégrité de votre signal, surtout dans des appareils compacts ou des cartes densément peuplées.

Par ailleurs, l'excitation des ondes de surface fait référence à la capture et à la propagation de l'énergie RF le long de la surface du matériau du substrat, plutôt que par les chemins de transmission souhaités. Les ondes de surface peuvent détourner l'énergie des éléments d'antenne prévus, introduire des retards de signal, et parfois même se coupler à d'autres composants, provoquant des interactions non planifiées et une réduction de l'efficacité globale.

Ces deux effets peuvent entraîner une diminution du gain de l'antenne, du bruit indésirable et une fiabilité réduite du système. Des stratégies de conception telles qu'une disposition soignée, l'utilisation de plans de masse et un blindage approprié sont essentielles pour minimiser leur impact. Reconnaître et traiter ces pièges potentiels garantit que les réseaux d'alimentation imprimés offrent des résultats robustes et haute performance dans les applications sans fil modernes.

Comment le gain et la directivité évoluent-ils avec de grands réseaux d'antennes ?

Lorsqu'il s'agit de grands réseaux d'antennes microstrip—pensez à 16, 64, 256 ou même 1024 éléments individuels—le gain et la directivité ont tendance à augmenter de manière significative avec le nombre d'éléments utilisés. À mesure que la taille du réseau augmente, le gain et la directivité s'améliorent, permettant une transmission et une réception de signal plus ciblées.

• Gain : Les réseaux plus grands concentrent l'énergie transmise de manière plus efficace. Par exemple, en passant d'un réseau de 16 éléments à un réseau de 1024 éléments, vous remarquerez une augmentation marquée du gain. Cela signifie que le système peut transmettre des signaux sur de plus grandes distances avec moins de perte d'énergie.
• Directivité : De même, à mesure que le réseau grandit, la capacité de l'antenne à concentrer son faisceau dans une direction spécifique se précise. Un réseau de 1024 éléments peut cibler son signal de manière beaucoup plus étroite par rapport à un réseau de 16 éléments, ce qui est précieux dans des applications à haute fréquence comme les stations de base 5G ou les systèmes radar avancés.
• Plage de fréquences : Ces effets sont plus prononcés dans les bandes de fréquences plus élevées—comme celles comprises entre 10 GHz et 35 GHz—où un contrôle précis et une interférence minimale sont cruciaux.

En résumé, augmenter le nombre d'éléments dans un réseau d'antennes améliore directement à la fois son gain et sa directivité, faisant des grands réseaux un choix essentiel pour les applications où la clarté du signal et la portée sont des considérations clés.

Performance d'une antenne en micro-ruban à quatre éléments

Pour évaluer l'efficacité d'une antenne en micro-ruban à quatre éléments, les ingénieurs examinent des métriques clés telles que les diagrammes de rayonnement, la directivité et le gain — à la fois par simulation et mesures pratiques. Lorsqu'elles sont conçues avec un réseau d'alimentation d'entreprise, ces antennes peuvent être analysées avec soin en modélisant les courants électriques dans les lignes d'alimentation, en les traitant de manière similaire à des lignes de transmission idéales.

En termes pratiques, les diagrammes de rayonnement prédits d'une antenne à quatre éléments bien conçue ont tendance à correspondre étroitement aux résultats expérimentaux. Cela est vrai tant pour la forme que pour la direction du faisceau principal, offrant une confiance dans la fiabilité des outils de simulation et des modèles de conception. L'alimentation d'entreprise garantit que le signal est réparti uniformément, ce qui contribue à réduire les lobes secondaires indésirables et à améliorer la cohérence globale.

La directivité — une mesure de la concentration du rayonnement dans une direction particulière — montre une amélioration notable avec cette configuration par rapport aux éléments individuels. De même, le gain, qui indique l'efficacité avec laquelle l'antenne convertit la puissance d'entrée en ondes radio dans une direction donnée, s'aligne étroitement entre les valeurs prédites et mesurées. Des écarts mineurs peuvent apparaître en raison de pertes inévitables ou d'effets de surface d'onde dans le réseau d'alimentation, mais ceux-ci sont généralement bien compris et gérables.

En résumé, une antenne en micro-ruban à quatre éléments avec un réseau d'alimentation imprimé d'entreprise démontre des performances prévisibles et efficaces. L'alignement entre les prédictions théoriques et les mesures réelles souligne la valeur d'une conception soignée du réseau d'alimentation pour atteindre des caractéristiques de rayonnement optimales.

Que signifie l'alimentation dans une antenne ?

L'alimentation dans une antenne fait référence au processus de connexion de l'antenne à un émetteur ou un récepteur. Il consiste à fournir la connexion électrique nécessaire entre l'antenne et l'appareil électronique pour permettre le transfert de signaux. La méthode d'alimentation peut varier en fonction du type d'antenne et de l'application, mais elle implique généralement de connecter une ligne de transmission, comme un câble coaxial, à l'antenne.

Quel est le port d'alimentation d'une antenne ?

Le port d'alimentation est généralement un connecteur physique, comme un connecteur coaxial ou une bride de guide d'ondes, qui permet la connexion de la ligne d'alimentation à l'antenne. Il est généralement situé au centre ou à une extrémité de la structure de l'antenne. Le type de port d'alimentation utilisé dépend du type d'antenne et de la gamme de fréquences de fonctionnement.

Quels sont les méthodes d'alimentation des antennes ?

Il existe plusieurs méthodes d'alimentation des antennes, notamment :

1. Alimentation directe : Dans cette méthode, l'antenne est connectée directement à la ligne de transmission ou à la source du signal. C'est la méthode la plus simple et la plus courante d'alimentation des antennes.

2. Alimentation micro-ruban : Dans les antennes micro-ruban, la ligne d'alimentation est attachée à la patch rayonnante à l'aide d'une ligne de transmission micro-ruban. Cette méthode est couramment utilisée dans les antennes à circuit imprimé (PCB).

3. Alimentation coaxiale : L'alimentation coaxiale implique l'utilisation d'un câble coaxial pour connecter l'antenne à la source. Le conducteur central du câble coaxial est connecté à l'antenne, tandis que le conducteur extérieur est connecté à la masse.

4. Alimentation par guide d'ondes : L'alimentation par guide d'ondes est utilisée dans les antennes à haute fréquence. L'antenne est connectée à un guide d'ondes, qui guide les ondes électromagnétiques vers l'antenne.

5. Alimentation par couplage d'ouverture : Dans l'alimentation par couplage d'ouverture, l'antenne est alimentée par une ouverture dans une plaque métallique. L'énergie est couplée de la plaque à l'antenne par l'ouverture.

6. Couplage de proximité : Le couplage de proximité consiste à placer la ligne d'alimentation près de l'antenne sans connexion directe. Le champ électromagnétique généré par la ligne d'alimentation se couple avec l'antenne et transfère l'énergie.

7. Alimentation par corne : L'alimentation par corne est utilisée dans les antennes à corne, où la ligne d'alimentation est connectée à la structure de la corne. La corne aide à guider et à façonner les ondes électromagnétiques.

8. Alimentation par fente : Dans les antennes à fente, la ligne d'alimentation est connectée à une fente dans une plaque métallique. Les ondes électromagnétiques sont rayonnées à travers la fente.

Voici quelques exemples des différentes méthodes d'alimentation des antennes. Le choix de la méthode d'alimentation dépend du type d'antenne, de la fréquence de fonctionnement et des caractéristiques de performance souhaitées.

Comment une approche par courant de surface peut-elle être utilisée pour modéliser les courants électriques dans les lignes d'alimentation des antennes microstrip ?

Une approche par courant de surface est une méthode utile pour analyser la façon dont les courants électriques circulent dans les lignes d'alimentation des antennes microstrip, en particulier celles avec un réseau d'alimentation en entreprise. Dans cette approche, les courants le long des lignes d'alimentation sont approximés comme s'ils se comportaient comme des lignes de transmission idéales. En représentant la distribution du courant comme des courants de surface, les ingénieurs peuvent plus facilement prévoir comment l'énergie voyage à travers le réseau d'alimentation, où des pertes pourraient survenir, et à quel point la puissance est efficacement délivrée à chaque patch ou élément de l'antenne.

Cette méthode aide à évaluer à la fois la radiation provenant des lignes d'alimentation elles-mêmes, qui peuvent introduire des pertes indésirables, et la performance globale de l'ensemble de l'antenne en réseau. Elle est particulièrement utile lors de la phase de conception, permettant d'ajuster la disposition du réseau d'alimentation pour minimiser les pertes et les émissions indésirables. L'utilisation de cette technique garantit que les concepteurs peuvent optimiser le système d'antenne microstrip pour leur application prévue, en équilibrant efficacité et contraintes pratiques de fabrication.

Lors de l'évaluation des antennes en réseau microstrip sur une gamme de fréquences de 10 à 35 GHz, diverses configurations — telles que des réseaux composés de 16, 64, 256, et même jusqu'à 1024 éléments — ont été analysées pour leur gain et leur directivité. Les calculs et les mesures pratiques montrent qu'à mesure que le nombre d'éléments dans le réseau augmente, le gain global et la directivité du système d'antenne s'améliorent également de manière significative. Par exemple, un réseau de 1024 éléments démontrera généralement un balayage de faisceau beaucoup plus précis et un gain plus élevé par rapport à des réseaux plus petits, le rendant très efficace pour des applications en communications par satellite et en radar.

Les mesures en laboratoire de ces réseaux indiquent des résultats cohérents avec les prédictions théoriques, avec des indicateurs de performance montrant un fonctionnement fiable dans toute la bande de fréquences spécifiée. Les avancées dans les techniques de fabrication et les matériaux — tels que ceux utilisés dans les antennes micro-ondes à base de PCB de fabricants comme Rogers Corporation ou Taconic — contribuent à maintenir de faibles pertes et un espacement précis des éléments même à des fréquences plus élevées.

Dans l'ensemble, la performance des antennes en réseau microstrip dans cette gamme de fréquences montre une forte concordance entre les valeurs calculées et mesurées, offrant une haute efficacité et une directivité adaptée aux applications sans fil exigeantes.

Qu'est-ce qu'une ligne d'alimentation coaxiale ?

Le conducteur central d'une ligne d'alimentation coaxiale transporte le signal, tandis que le conducteur extérieur agit comme un bouclier pour prévenir les interférences provenant de sources externes. L'espaceur isolant entre les deux conducteurs maintient une distance constante et empêche leur contact. La gaine extérieure protectrice offre une résistance mécanique et une isolation.

Les lignes d'alimentation coaxiales sont utilisées dans diverses applications, notamment les télécommunications, la télévision par câble, les réseaux informatiques et les systèmes de radiofréquence (RF). Elles peuvent transmettre des signaux analogiques et numériques, ce qui les rend polyvalentes pour différents types de transmission de données. Les câbles coaxiaux existent en différentes tailles et spécifications, en fonction de l'application spécifique et des exigences du signal.

Qu'est-ce qu'une alimentation coaxiale dans une antenne ?

L'alimentation coaxiale consiste en un câble coaxial qui transporte le signal de radiofréquence (RF) du transmetteur ou du récepteur à l'antenne. Le conducteur central du câble coaxial est connecté à l'antenne, tandis que le conducteur extérieur sert de bouclier pour protéger le signal contre les interférences externes. Ce type d'alimentation est couramment utilisé dans divers types d'antennes, y compris les antennes dipôles, yagi et paraboliques.

Comment utiliser un port d'alimentation ?

Pour utiliser un port d'alimentation, suivez ces étapes :

1. Assurez-vous que l'antenne est correctement installée et positionnée pour une réception ou une transmission optimale.

2. Connectez la ligne d'alimentation, généralement un câble coaxial, au port d'alimentation de l'antenne. La ligne d'alimentation doit avoir un connecteur correspondant au type de port d'alimentation de l'antenne.

3. Insérez le connecteur dans le port d'alimentation jusqu'à ce qu'il soit complètement en place.

4. Serrez les mécanismes de verrouillage ou les vis du port d'alimentation pour sécuriser la connexion. Cela empêchera le connecteur de se desserrer ou de se déconnecter pendant l'utilisation.

5. Vérifiez la connexion pour vous assurer qu'elle est bien serrée et sécurisée. Bougez doucement le connecteur pour vous assurer qu'il ne bouge pas ou ne se détache pas.

6. Inspectez la connexion pour tout dommage visible ou signe d'usure. Si des problèmes sont détectés avec le connecteur ou le port d'alimentation, remplacez-les avant utilisation.

7. Vérifiez qu'il n'y a pas de décalages d'impédance entre la ligne d'alimentation et le port d'alimentation. Des décalages peuvent provoquer des pertes de signal ou des réflexions, réduisant la performance de l'antenne.

8. Testez l'antenne pour vous assurer qu'elle fonctionne correctement. Vérifiez toute dégradation du signal, réception faible ou mauvaise qualité de transmission.

9. Si nécessaire, ajustez la position ou l'orientation de l'antenne pour optimiser ses performances.

10. Inspectez et entretenez régulièrement le port d'alimentation et le connecteur pour prévenir tout dommage ou dégradation au fil du temps.

En résumé, les réseaux d'alimentation d'antenne sont essentiels pour connecter les antennes aux appareils avec lesquels elles communiquent. En améliorant et en optimisant ces réseaux, l'industrie des télécommunications peut progresser davantage, nous menant vers un avenir où la connectivité est sans effort et accessible à tous. Acceptons les défis et les perspectives dans ce domaine crucial, en repoussant les limites de ce que la communication sans fil peut réaliser.
