Dans le monde de la communication sans fil, il est important que chacun comprenne les subtilités de la technologie des antennes. Ce guide est là pour vous aider à comprendre les antennes à double polarisation, un élément crucial qui joue un rôle majeur dans le fonctionnement des systèmes de communication modernes.

Dans le monde technologique en rapide évolution d’aujourd’hui, il est essentiel de savoir comment fonctionnent les antennes à double polarisation et pourquoi elles sont importantes. Ces antennes sont à la pointe de l’amélioration des systèmes de communication, promettant une meilleure qualité de signal et une utilisation plus efficace de la bande passante.

A antenne à double polarisation est un dispositif qui excelle dans la transmission et la réception de signaux dans deux plans de polarisation distincts — généralement horizontal et vertical. Cette double capacité permet de doubler la capacité d’un système de communication sans nécessiter de bande passante supplémentaire ou d’augmentation de la puissance d’émission, ce qui en fait une pierre angulaire de la communication efficace.

Mais qu’est-ce qui distingue cette technologie, et pourquoi est-elle de plus en plus adoptée dans divers secteurs ?

Les origines historiques de la polarisation des antennes

Pour vraiment apprécier les antennes à double polarisation, il est utile de jeter un coup d’œil rapide à leurs origines. L’histoire commence au XIXe siècle avec le travail pionnier de James Clerk Maxwell. Les équations de Maxwell ont fondamentalement changé notre compréhension des ondes électromagnétiques, posant les bases de toute la communication sans fil moderne — y compris la gestion de la polarisation par les antennes.

Plus tard, à la fin des années 1880, Heinrich Hertz a mis la théorie en pratique. Utilisant des antennes dipolaires simples, Hertz a été le premier à démontrer expérimentalement la polarisation, confirmant les prédictions de Maxwell sur le comportement des ondes électromagnétiques. Ces avancées fondamentales ont ouvert la voie aux conceptions d’antennes sophistiquées et aux techniques de traitement des signaux dont nous bénéficions aujourd’hui.

Qu’est-ce que la polarité double ?

En termes simples, la polarité double signifie qu’une antenne peut transmettre et recevoir des signaux dans deux directions différentes simultanément. Cela est réalisé en utilisant deux ensembles d’éléments ou d’antennes positionnés à angle droit l’un par rapport à l’autre. Les deux ensembles d’éléments sont conçus pour transmettre et recevoir des signaux dans deux plans orthogonaux, généralement horizontal et vertical.

L’utilisation d’antennes à double polarisation offre plusieurs avantages. Premièrement, elle améliore la résistance du système aux interférences. En transmettant et en recevant des signaux dans deux plans différents, l’antenne peut mieux rejeter les signaux provenant de directions indésirables. Cela contribue à réduire l’impact des interférences et à améliorer la qualité globale du signal.

Deuxièmement, les antennes à double polarisation renforcent la diversité de signal. En transmettant et en recevant des signaux dans deux directions différentes, l’antenne peut capter et utiliser des signaux qui peuvent arriver sous différents angles ou chemins. Cela est particulièrement utile dans les environnements où il y a des obstructions ou une propagation multipath, où les signaux peuvent emprunter plusieurs chemins et arriver au récepteur avec des délais et des phases différents. En utilisant les signaux des deux polarités, l’antenne peut améliorer la puissance et la fiabilité globales du signal.

En résumé, les antennes à double polarisation offrent une meilleure rejection des interférences et une diversité de signal, ce qui est crucial pour maintenir des communications fiables dans des environnements variés.

Comment fonctionnent les antennes à double polarisation ?

Les antennes à double polarisation fonctionnent en transmettant et en recevant des signaux dans deux polarités différentes simultanément. La polarisation fait référence à l’orientation des ondes électromagnétiques lorsqu’elles sont propagées dans l’espace.

Dans un antenne à polarisation unique, les ondes électromagnétiques se propagent dans une seule polarisation, horizontale ou verticale. Cependant, dans une antenne à double polarisation, les ondes se propagent dans deux polarités orthogonales, généralement horizontale et verticale.

Pour y parvenir, les antennes à double polarisation disposent de deux ensembles d'éléments rayonnants, chacun orienté dans une polarisation différente. Ces éléments rayonnants sont généralement disposés en configuration croisée, avec un ensemble aligné horizontalement et l'autre verticalement.

Lors de la transmission, l'antenne à double polarisation peut émettre simultanément des signaux dans les deux polarités horizontale et verticale. Cela permet la transmission de deux flux de données indépendants sur la même bande de fréquence. De même, lors de la réception, l'antenne peut recevoir des signaux dans les deux polarités simultanément, doublant ainsi efficacement la quantité de données reçues.

L'avantage des antennes à double polarisation est qu'elles peuvent transmettre et recevoir plus de données sur la même bande de fréquence, doublant ainsi le débit d'un canal de communication. Cela les rend très efficaces dans les spectres encombrés où la maximisation de la transmission de données est cruciale.

Antennes à double polarisation sont couramment utilisées dans divers systèmes de communication sans fil tels que les liaisons micro-ondes point-à-point, les stations de base cellulaires, le Wi-Fi les réseaux, et les systèmes de communication par satellite. Elles sont particulièrement utiles dans les scénarios où des débits élevés et une utilisation efficace du spectre sont requis.

Comment la diversité de polarisation est-elle utilisée dans les systèmes MIMO ?

La diversité de polarisation est une technique qui exploite plusieurs polarités — telles que verticale et horizontale — au sein d'un même système d'antenne pour améliorer la fiabilité et l'efficacité de la communication. Dans les systèmes MIMO (Multiple-Input Multiple-Output), cela signifie utiliser des antennes capables de transmettre et de recevoir des signaux dans plus d'une polarisation en même temps.

Ce faisant, la diversité de polarisation aborde l'un des défis persistants dans la communication sans fil : la incompatibilité de polarisation. Lorsque les signaux se réfléchissent sur des bâtiments, des arbres ou d'autres obstacles, leur polarité peut changer, entraînant une perte ou une dégradation du signal. Un système MIMO équipé d'antennes à double polarisation peut capter ces signaux indépendamment de la façon dont leur polarisation change le long du trajet.

Un autre avantage est la réduction des interférences multipath. Avec plusieurs polarités disponibles, le système peut différencier les signaux directs de ceux arrivant par réflexion, aidant à filtrer les interférences et à améliorer la clarté.

Concrètement, cette approche permet aux systèmes MIMO d'utiliser moins d'antennes séparées tout en transmettant et recevant plusieurs flux de données. L'utilisation de polarités orthogonales garantit que les différents flux ne s'interfèrent pas, maintenant les signaux distincts. Cela rend les réseaux d'antennes dans les stations de base cellulaires et les liens de backhaul sans fil plus compacts et efficaces.

Cependant, bien que la mise en œuvre de la diversité de polarisation puisse améliorer significativement la performance et les débits, elle peut nécessiter du matériel d'antenne plus sophistiqué — et parfois plus coûteux. Malgré cet investissement supplémentaire, l'augmentation du débit et de l'efficacité spectrale en fait souvent un outil précieux dans les réseaux sans fil à haute capacité modernes.

À quoi sert une antenne à double polarisation ?

Une antenne à double polarisation est utilisée pour transmettre et recevoir des signaux avec deux polarités différentes simultanément. Elle permet la transmission et la réception de deux signaux séparés ou deux flux de données distincts sur la même bande de fréquence. Ce type d'antenne est couramment utilisé dans les systèmes de communication sans fil pour augmenter la capacité et l'efficacité du système en permettant la transmission et la réception simultanées de plusieurs signaux. Elle est également utilisée dans les systèmes radar pour séparer les signaux réfléchis provenant de différents objets en fonction de leur polarisation.

Quels sont les avantages de la double polarisation ?

La double polarisation offre plusieurs avantages dans diverses applications. Parmi les principaux avantages figurent :

1. Amélioration de la qualité des données : La double polarisation fournit plus d'informations sur la cible ou la scène observée. En transmettant et en recevant des signaux dans les polarités horizontale et verticale, il est possible de recueillir des données plus détaillées sur la cible, ce qui se traduit par des images et des mesures de meilleure qualité.

2. Discrimination améliorée des cibles : La polarisation double permet une meilleure discrimination entre différents types de cibles. Par exemple, dans les applications radar météorologique, elle peut aider à distinguer la pluie, la neige, la grêle et d'autres types de précipitations. En télédétection, elle peut aider à différencier différents types de couverture terrestre, tels que les forêts, les cultures et les zones urbaines.

3. Sensibilité accrue : La polarisation double peut améliorer la sensibilité des systèmes radar. En transmettant et en recevant des signaux dans deux polarités, le radar peut capter davantage d'énergie rétro-diffusée de la cible, ce qui améliore les capacités de détection et de mesure.

4. Réduction des interférences et du bruit de fond : La polarisation double peut aider à atténuer les interférences et le bruit dans les systèmes radar. En utilisant les deux polarités, il est possible de séparer le signal souhaité des signaux indésirables et du bruit de fond, ce qui donne des mesures plus propres et plus précises.

5. Performance améliorée en conditions météorologiques défavorables : La polarisation double offre de meilleures performances en cas de conditions météorologiques défavorables, telles que de fortes pluies ou de la neige. En utilisant les deux polarités, il est possible de minimiser l'impact de l'atténuation du signal et d'améliorer la précision des mesures.

6. Reconnaissance et classification améliorées des cibles : La polarisation double peut aider dans les tâches de reconnaissance et de classification des cibles. En analysant les propriétés de polarisation des signaux rétro-diffusés, il est possible d'identifier et de classifier différents types de cibles en fonction de leurs caractéristiques de diffusion.

Dans l'ensemble, la polarisation double offre des avantages significatifs en termes de qualité des données, discrimination des cibles, sensibilité, réduction des interférences, performance en conditions météorologiques défavorables et reconnaissance des cibles, ce qui en fait un outil précieux dans diverses applications telles que le radar météorologique, la télédétection et la surveillance militaire.

Quelles applications émergentes reposent sur les avancées en polarisation d'antenne ?

Les avancées en polarisation d'antenne, notamment avec l'essor des technologies adaptatives et intelligentes de polarisation, ouvrent la voie à une multitude d'applications émergentes.

Parmi les domaines notables tirant parti de ces développements figurent :

Internet des objets (IoT): Les dispositifs IoT modernes, des compteurs intelligents aux capteurs environnementaux, dépendent de plus en plus de liens sans fil robustes bénéficiant de la diversité de polarisation. Cela permet de maintenir une communication fiable dans des environnements urbains denses remplis de signaux interférents.

Véhicules aériens sans pilote (UAV) et drones : Une communication fiable à haut débit est essentielle pour les opérations de drones — en particulier lors de la navigation dans un terrain complexe ou des canyons urbains. La polarisation adaptative permet des liens drone-sol et drone-drone plus résilients, même lorsque les environnements de signal changent rapidement en vol.

Véhicules connectés et autonomes : Les véhicules de nouvelle génération sont équipés d'une multitude de capteurs sans fil et de modules de communication. Les avancées en polarisation permettent à ces systèmes d'échanger des données plus efficacement, soutenant des applications telles que l'évitement de collision, la navigation automatisée, la cartographie en temps réel et la communication véhicule-à-tout (V2X).

Villes intelligentes : Des réseaux Wi-Fi publics aux infrastructures alimentées par capteurs et aux systèmes d'intervention d'urgence, les initiatives de villes intelligentes bénéficient d'antennes capables d'adapter la polarisation en réponse aux conditions changeantes, garantissant une couverture et une fiabilité constantes pour les services critiques.

Réseaux améliorés par l'apprentissage automatique : Des recherches récentes explorent l'intégration de l'apprentissage automatique aux systèmes sans fil pour optimiser dynamiquement la polarisation — améliorant la qualité du signal et la capacité du réseau en temps réel à mesure que les demandes évoluent.

Réseaux de nouvelle génération (5G et au-delà) : Alors que les technologies 5G et 6G continuent de se déployer, les techniques de polarisation jouent un rôle clé dans le soutien à des débits plus élevés, une latence plus faible et une meilleure efficacité du réseau. Des fonctionnalités telles que les surfaces réfléchissantes intelligentes améliorent encore les performances sans fil, ouvrant la voie à des applications et services innovants.

Ces avancées ne sont pas seulement théoriques — elles deviennent rapidement essentielles pour permettre l'écosystème en pleine croissance des appareils et applications connectés qui définissent les paysages de communication modernes.

Pourquoi utiliser des antennes à double polarisation ?

Antennes à double polarisation ont la capacité de transmettre et de recevoir des données simultanément sur deux polarités différentes (horizontale et verticale). Cela permet de transmettre deux fois plus de données en même temps, doublant efficacement la capacité du réseau.

Voici quelques raisons pour lesquelles les antennes à double polarisation sont avantageuses :

1. Capacité accrue : Les antennes à double polarisation permettent de transmettre plus de données en même temps, augmentant la capacité globale du réseau. Cela est particulièrement important dans les zones à forte densité où plusieurs utilisateurs accèdent au réseau simultanément.

2. Amélioration de la qualité du signal : En transmettant et recevant des données sur deux polarités différentes, les antennes à double polarisation peuvent atténuer les effets des interférences et de l'atténuation par multipath. Cela conduit à une meilleure qualité de signal et à moins de pertes de paquets, résultant en une connexion plus fiable et stable.

3. Meilleure utilisation du spectre : Avec la capacité de transmettre et recevoir des données sur deux polarités différentes, les antennes à double polarisation peuvent utiliser le spectre disponible de manière plus efficace. Cela est particulièrement utile dans les bandes de fréquences encombrées où le spectre disponible est limité.

4. Installation simplifiée : Les antennes à double polarisation peuvent être installées en une seule unité, réduisant la complexité et le coût de l'installation. Cela est particulièrement avantageux dans les situations où l'espace est limité ou lors du déploiement d'un grand nombre d'antennes.

5. Préparation pour l'avenir : À mesure que la demande en données continue de croître, les antennes à double polarisation offrent une solution pérenne en augmentant la capacité du réseau sans nécessiter d'infrastructures ou de mises à niveau supplémentaires.

Dans l'ensemble, les antennes à double polarisation sont essentielles pour les réseaux nécessitant une haute capacité, des connexions fiables et une utilisation efficace du spectre. Elles constituent une solution rentable et pratique pour répondre à la demande croissante de transmission de données.

Quelle est la différence entre les antennes à polarisation simple et à double polarisation ?

Les antennes à polarisation simple sont conçues pour transmettre et recevoir des signaux dans une seule polarisation, soit horizontale, soit verticale. Cela signifie qu'elles ne peuvent transmettre ou recevoir que des signaux polarisés dans la même direction. Si la polarisation du signal ne correspond pas à celle de l'antenne, il y aura une perte significative de force du signal.

En revanche, les antennes à double polarisation sont capables de transmettre et de recevoir des signaux dans deux polarités, horizontale et verticale. Cela leur permet de communiquer avec des appareils ayant des orientations de polarisation différentes. Les antennes à double polarisation offrent un canal de communication plus fiable et efficace car elles peuvent s'adapter à la polarisation du signal entrant, ce qui donne des signaux plus forts et plus clairs.

En résumé, la principale différence entre les antennes à polarisation simple et à double polarisation est que les antennes à polarisation simple fonctionnent sur une seule polarisation, tandis que les antennes à double polarisation fonctionnent sur les deux polarités horizontale et verticale, offrant un moyen de transmission de signal plus polyvalent et efficace.

Quels sont les différents types de polarité ?

1. Polarité horizontale : En polarisation horizontale, le champ électrique est aligné parallèlement au sol. Ce type de polarisation est couramment utilisé dans la diffusion télévisée et la communication par satellite.

2. Polarité verticale : En polarisation verticale, le champ électrique est aligné perpendiculairement au sol. Ce type de polarisation est également couramment utilisé dans la communication sans fil, la diffusion télévisée et la communication par satellite.

3. Polarité Circulaire : En polarisation circulaire, le champ électrique tourne selon un motif circulaire à mesure que l’onde se propage. La polarisation circulaire peut être subdivisée en deux sous-types : polarisation circulaire à droite (RHCP) et polarisation circulaire à gauche (LHCP). Polarisation circulaire est couramment utilisée dans la communication par satellite, les systèmes GPS, la RFID et la communication sans fil.

4. Polarité en Inclinaison: La polarisation en inclinaison à 45° est un type de polarisation utilisé dans la communication mobile. Elle fait référence à l’orientation du champ électrique d’une onde radio par rapport à la surface de la Terre. Dans la polarisation en inclinaison à 45°, le champ électrique est orienté à un angle de 45 degrés par rapport à la surface de la Terre. Ce type de polarisation est couramment utilisé dans les réseaux cellulaires pour minimiser les interférences de signal et améliorer la qualité du signal.

Il est important de noter que le choix de la polarisation dépend de divers facteurs tels que le type de système de communication, la distance entre l’émetteur et le récepteur, la présence d’obstacles, et la qualité de signal souhaitée.

Comment la fréquence de transmission influence-t-elle la polarisation ?

La fréquence de transmission joue un rôle important dans la détermination du comportement de la polarisation dans un système de communication sans fil. À mesure que la fréquence d’un signal augmente, sa sensibilité aux changements de polarisation augmente également.

Aux fréquences plus élevées — couramment utilisées dans les réseaux micro-ondes, satellites et cellulaires — les signaux sont beaucoup plus sensibles aux incompatibilités de polarisation. Même de légers décalages entre les antennes d’émission et de réception peuvent entraîner une baisse significative de la force du signal. Cette sensibilité accrue est due au fait que les ondes de fréquence plus élevée interagissent plus facilement avec des obstacles physiques, tels que des bâtiments, des arbres ou même l’humidité atmosphérique, ce qui peut modifier la polarisation lors de la propagation du signal.

Dans les applications à basse fréquence, comme la radio FM traditionnelle ou certaines diffusions télévisées, la polarisation est moins affectée par de légers décalages d’orientation ou obstacles dans l’environnement. Cependant, à mesure que l’on monte dans le spectre vers des fréquences utilisées par les réseaux 5G modernes ou les liens satellites, un alignement précis de la polarisation de l’antenne devient de plus en plus important pour maintenir un signal clair et fort.

En résumé, des fréquences de transmission plus élevées nécessitent un alignement plus précis de la polarisation et sont plus susceptibles de subir des changements de polarisation causés par l’environnement. C’est l’une des raisons pour lesquelles des conceptions d’antennes avancées — telles que les antennes à double polarisation ou à polarisation circulaire — sont souvent utilisées à des fréquences plus élevées, pour assurer une meilleure fiabilité du signal malgré ces défis.

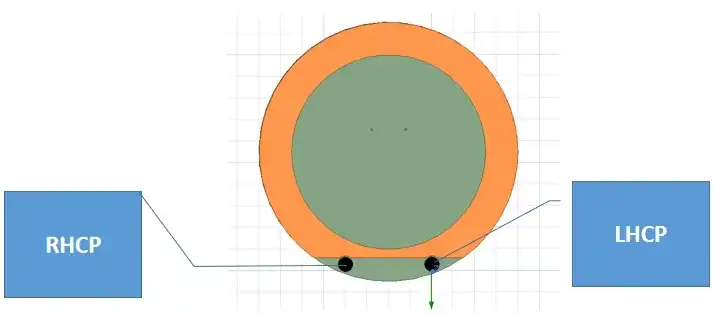

Qu’est-ce que la double polarisation circulaire et où est-elle utilisée ?

La double polarisation circulaire est une forme spécialisée de polarisation d’antenne où la polarisation circulaire à droite (RHCP) et la polarisation circulaire à gauche (LHCP) sont utilisées, soit simultanément, soit de manière sélective. En polarisation circulaire, le champ électrique de l’onde électromagnétique tourne selon un mouvement circulaire lors de sa propagation, plutôt que d’osciller en ligne droite (polarisation linéaire) ou de tracer une ellipse (polarisation elliptique). La double polarisation circulaire implique la capacité de transmettre et de recevoir des signaux avec les deux sens de polarisation circulaire, offrant une flexibilité et des avantages de performance supplémentaires.

Ce type de polarisation est largement utilisé dans les communications par satellite, les systèmes radar et les liaisons de communication sans fil. La double polarisation circulaire est particulièrement précieuse dans les applications où les signaux peuvent rencontrer des réflexions multipath, des effets atmosphériques ou des changements d’orientation entre l’émetteur et le récepteur. En supportant à la fois RHCP et LHCP, les systèmes peuvent minimiser les interférences, améliorer l’isolation du signal et permettre la transmission simultanée de flux de données indépendants sur la même fréquence (une technique connue sous le nom de diversité de polarisation ou multiplexage de polarisation).

En résumé, la double polarisation circulaire améliore la fiabilité de la communication et l’efficacité de la bande passante, ce qui en fait un choix privilégié dans les systèmes avancés de satellite, radar et sans fil où une transmission de signal robuste et flexible est essentielle.

Antenne à double polarité H+V vs Antenne à polarisation en inclinaison à +/- 45°

Le Antenne à double polarité H+V et le +/- 45 Antenne polarisée à double inclinaison sont deux types différents d'antennes utilisées dans les systèmes de communication sans fil.

1. Antenne à double polarité H+V:

• Ce type d'antenne possède deux éléments rayonnants séparés, l'un pour la polarisation horizontale (H) et l'autre pour la polarisation verticale (V).
• Elle peut transmettre et recevoir des signaux dans les deux polarizations horizontale et verticale simultanément.
• Elle est généralement utilisée dans des applications où la polarisation des signaux entrants peut varier ou est inconnue.
• Elle offre une meilleure diversité dans la réception du signal, ce qui peut contribuer à améliorer la performance et la fiabilité globales du système sans fil.
• Elle nécessite deux lignes d'alimentation ou connecteurs séparés pour se connecter à l'équipement radio.

Avantages de la diversité de polarisation H+V

De plus, Les antennes à double polarité H+V sont un composant clé dans la mise en œuvre de la diversité de polarisation — une technique où plusieurs versions d'un signal sont transmises et reçues en utilisant différents types de polarisation. Cette approche aide à atténuer le décalage de polarisation, garantissant que le signal est reçu même si sa polarisation change lors de la propagation. La diversité de polarisation aide également à réduire la dégradation du signal causée par l'interférence multipath, ce qui est particulièrement courant dans des environnements complexes comme les zones urbaines.

Cette technique est particulièrement précieuse dans les systèmes MIMO (Multiple Input, Multiple Output), où elle permet d'améliorer la performance sans nécessiter autant d'antennes séparées. En utilisant des signaux avec une faible corrélation entre leurs polarizations, les systèmes MIMO peuvent atteindre une fiabilité et un débit de données plus élevés. Cependant, il est important de noter que, bien que la diversité de polarisation offre des avantages significatifs, elle peut également augmenter la complexité et le coût du système en raison du matériel supplémentaire requis.

• Elle nécessite deux lignes d'alimentation ou connecteurs séparés pour se connecter à l'équipement radio.
• Elle nécessite deux lignes d'alimentation ou connecteurs séparés pour se connecter à l'équipement radio.

2. Antenne polarisée à double inclinaison +/- 45° :

• Ce type d'antenne possède deux éléments rayonnants orientés à +/- 45 degrés par rapport au plan horizontal.
• Elle transmet et reçoit des signaux avec deux polarizations inclinées différentes, généralement appelées +45 et -45 degrés.
• Elle est utilisée dans des applications où la polarisation des signaux entrants est connue et fixe, comme dans les liaisons micro-ondes point à point.
• Elle offre une meilleure isolation entre les antennes adjacentes et réduit les interférences causées par la cross-polarisation.
• Elle ne nécessite qu'une seule ligne d'alimentation ou connecteur pour se connecter à l'équipement radio.

En résumé, l'antenne à double polarité H+V convient aux applications où la polarisation des signaux est inconnue ou peut varier, tandis que l'antenne polarisée à double inclinaison +/- 45° est utilisée dans des applications où la polarisation des signaux est connue et fixe.

Quel type de polarité est couramment utilisé ?

Par exemple, la polarisation horizontale est souvent utilisée dans la télévision en diffusion car elle offre un bon équilibre entre couverture et rejet des interférences. Elle est également couramment utilisée pour la communication par satellite car elle minimise les effets de l'atténuation par la pluie.

La polarisation verticale, quant à elle, est souvent utilisée dans la communication mobile car elle offre une meilleure couverture en milieu urbain où les bâtiments peuvent bloquer le signal. Elle est également couramment utilisée pour les systèmes radar car elle permet une meilleure détection des cibles à basse altitude.

Dans certains cas, la polarisation circulaire peut être utilisée à la place de la polarisation horizontale ou verticale. La polarisation circulaire est souvent utilisée dans la communication RFID et les systèmes IoT car elle permet une meilleure réception du signal indépendamment de l'orientation. Elle est également couramment utilisée dans les systèmes de communication sans fil car elle offre une meilleure résistance à l'atténuation par multipath.

En résumé, le choix de la polarisation dépend de divers facteurs, notamment l'application, l'environnement et les besoins spécifiques du système. La polarisation horizontale et verticale sont couramment utilisées en raison de leur simplicité et efficacité, mais la polarisation circulaire peut être utilisée dans certains cas.

Types de Polarisation Linéaire

La polarisation linéaire est la forme la plus courante utilisée dans les applications sans fil pratiques. Dans ce type, le champ électrique (E-champ) oscille dans un seul plan. Selon l'orientation de cette oscillation, la polarisation linéaire peut être divisée en :

• Polarisation horizontale : Le champ électrique oscille d'un côté à l'autre, idéal pour des applications comme la diffusion télévisée et certains liens satellitaires.
• Polarisation verticale : Le champ électrique oscille de haut en bas, ce qui la rend adaptée aux communications mobiles et aux systèmes radar.
• Polarisation inclinée : Le champ électrique oscille à un angle (tel que +45° ou -45°) plutôt que purement horizontal ou vertical. Cette approche est fréquemment utilisée pour améliorer la diversité du signal et réduire les interférences, notamment dans les systèmes où les deux polarités horizontale et verticale peuvent être présentes.

En choisissant la polarisation appropriée — horizontale, verticale ou inclinée — les ingénieurs peuvent optimiser la performance du système pour des environnements et applications spécifiques.

Dans certains cas, la polarisation circulaire peut être utilisée à la place de la polarisation horizontale ou verticale. La polarisation circulaire est souvent utilisée dans la communication RFID et les systèmes IoT car elle permet une meilleure réception du signal indépendamment de l'orientation. Elle est également couramment utilisée dans les systèmes de communication sans fil car elle offre une meilleure résistance à l'atténuation par multipath.

De plus, les polarizations circulaire et elliptique sont largement adoptées dans les systèmes satellitaires et radar en raison de leur capacité à gérer le haut degré d'interférences présentes dans ces environnements. Pour la communication par satellite, la polarisation circulaire peut compenser efficacement la distorsion du signal causée par la rotation ou le mouvement des satellites. En radioastronomie, les polarizations circulaire et elliptique sont utilisées pour étudier le mouvement de grandes corps célestes, offrant des avantages uniques lors de l'analyse de signaux affectés par des orientations ou conditions de propagation dynamiques.

En résumé, le choix de la polarisation dépend de divers facteurs, notamment l'application, l'environnement et les besoins spécifiques du système. La polarisation horizontale et verticale sont couramment utilisées en raison de leur simplicité et efficacité, mais la polarisation circulaire peut être utilisée dans certains cas.

Quelle polarisation est la meilleure pour une antenne ?

La meilleure polarisation pour une antenne est déterminée par le cas d'utilisation prévu. Les facteurs à considérer incluent l'environnement d'exploitation, le type de données transmises et la présence d'obstacles pouvant affecter la propagation du signal.

Par exemple, dans une communication en ligne de vue scénario, où les antennes d’émission et de réception ont une vue claire et dégagée l’une de l’autre, la polarisation verticale est souvent utilisée. Cela est dû au fait que la majorité des obstacles artificiels et naturels, tels que les bâtiments et les arbres, présentent des caractéristiques de polarisation horizontale. En utilisant la polarisation verticale, l’antenne peut minimiser les interférences causées par ces obstacles.

D’un autre côté, si la communication se déroule dans un environnement avec beaucoup de réflexions, comme dans une ville avec de grands bâtiments, la polarisation horizontale peut être plus adaptée. En effet, la polarisation horizontale a tendance à mieux pénétrer à travers les murs et autres obstacles, tandis que la polarisation verticale peut souffrir d’annulation du signal en raison des réflexions.

Dans certains cas, la polarisation circulaire peut être utilisée pour obtenir une combinaison des caractéristiques de la polarisation verticale et horizontale. La polarisation circulaire est moins affectée par l’orientation de l’antenne de réception, ce qui la rend adaptée aux situations où l’antenne peut bouger ou lorsque l’orientation relative entre les antennes d’émission et de réception n’est pas fixe.

Considérations pratiques pour le choix de la polarisation de l’antenne

Bien que les directives ci-dessus couvrent des scénarios courants, il est important de prendre en compte quelques considérations pratiques :

• Alignement et orientation appropriés : L’efficacité de la polarisation d’une antenne dépend fortement de la façon dont les antennes d’émission et de réception sont alignées. Même un léger désalignement peut considérablement réduire la force et la clarté du signal — en particulier dans les liaisons directionnelles, où la précision est essentielle.
• Atténuer le décalage de polarisation : Le décalage de polarisation entre antennes peut affaiblir ou même empêcher la réception réussie du signal. Pour relever ce défi, des techniques telles que la diversité de polarisation (utilisation simultanée de plusieurs polarizations) et la polarisation adaptative (ajustement dynamique pour correspondre aux conditions) peuvent être employées.
• Critères de sélection des antennes : Le choix de l’antenne doit refléter à la fois la polarisation souhaitée et l’application. Par exemple, les radios mobiles portables utilisent généralement des antennes dipolaires à polarisation verticale pour des performances optimales. Les antennes filaires sont souvent choisies pour les bandes de haute fréquence, tandis que la polarisation linéaire est prédominante à des fréquences plus élevées pour des besoins de communication spécifiques.

En résumé, la meilleure polarisation pour une antenne dépend du cas d’utilisation spécifique et des facteurs mentionnés ci-dessus. Il est important de considérer l’environnement d’exploitation, le type de données transmises et la présence d’obstacles afin de déterminer la polarisation la plus appropriée.

La polarisation de l’antenne a-t-elle de l’importance ?

Oui, la polarisation de l’antenne est importante. La polarisation d’une antenne fait référence à l’orientation des ondes électromagnétiques qu’elle émet ou reçoit. Il existe deux principaux types de polarisation d’antenne : verticale et horizontale.

La polarisation d’une antenne doit correspondre à celle du signal transmis ou reçu pour une performance optimale. Lorsque les polarizations sont alignées, le signal peut être transmis ou reçu efficacement, ce qui se traduit par une meilleure force et qualité du signal.

Si les polarizations sont mal alignées, le signal peut être affaibli ou même complètement bloqué. En effet, lorsque les polarizations sont perpendiculaires l’une à l’autre, le signal subit un phénomène appelé perte de polarisation. Cette perte se produit parce que le champ électrique du signal ne peut pas se coupler efficacement avec l’antenne, ce qui entraîne une réduction de la force du signal et une performance de communication potentiellement médiocre.

Atténuer le décalage de polarisation

Le décalage de polarisation peut éventuellement entraîner une défaillance dans la réception du signal correct. Pour y remédier, des techniques telles que la diversité de polarisation et la polarisation adaptative sont souvent utilisées. La diversité de polarisation consiste à utiliser plusieurs antennes avec différentes polarizations pour améliorer les chances d’obtenir un signal fort, tandis que les systèmes de polarisation adaptative peuvent ajuster la polarisation de manière dynamique pour s’adapter aux conditions changeantes. Ces approches contribuent à maintenir une communication fiable même dans des environnements avec des orientations de signal variables ou imprévisibles.

En plus de l’alignement, la polarisation de l’antenne influence également la pénétration du signal et l’efficacité du système. Par exemple, la polarisation verticale est souvent utilisée pour la communication sol-air car elle offre une meilleure pénétration du signal à travers des obstacles tels que les bâtiments ou les arbres. D’un autre côté, la polarisation horizontale est souvent utilisée pour la communication point à point car elle minimise les interférences provenant d’autres signaux avec des polarizations différentes.

Dans l’ensemble, la polarisation de l’antenne est une considération critique dans la conception du système pour assurer des performances optimales, une clarté du signal, une pénétration et une efficacité du système.

L'impact de la polarisation adaptative et de l'apprentissage automatique sur la technologie des antennes

Les avancées récentes dans les technologies sans fil, notamment avec l'arrivée de la 5G et le déploiement anticipé de la 6G, ont mis en avant les techniques de polarisation adaptative et l'apprentissage automatique dans l'innovation des antennes.

La polarisation adaptative permet aux antennes d'ajuster dynamiquement leur état de polarisation en temps réel pour s'adapter aux environnements changeants et aux conditions du signal. Cette adaptabilité améliore la qualité du signal en minimisant la déphasage de polarisation et en maximisant l'efficacité de la transmission de données. Dans les environnements sujets aux interférences—comme les centres urbains densément construits ou les zones avec plusieurs sources de signal—la polarisation adaptative peut considérablement améliorer la fiabilité et le débit.

L'apprentissage automatique transforme également la technologie des antennes. En analysant les schémas de signal passés et les conditions environnementales, les algorithmes d'apprentissage automatique peuvent prédire les configurations optimales des antennes et adapter les paramètres du système en temps réel. Cette intelligence aide les réseaux à répondre automatiquement aux défis tels que l'affaiblissement du signal, les obstructions physiques et les orientations variables des appareils, sans intervention humaine.

De plus, ces avancées sont cruciales pour les applications émergentes telles que les réseaux Internet des objets (IoT), les communications par drone et les systèmes de véhicules connectés. Par exemple, les surfaces réfléchissantes intelligentes—une autre technologie en développement—utilisent des algorithmes intelligents pour diriger et façonner les ondes radio afin d'obtenir une couverture sans fil encore plus efficace.

En résumé, la polarisation adaptative et l'apprentissage automatique ne sont pas de simples mots à la mode ; ils reshaping fondamentalement la façon dont les antennes fonctionnent, en fournissant des systèmes de communication plus intelligents, plus résilients et plus efficaces.

Quelles sont les tendances et développements futurs dans la technologie de polarisation des antennes ?

En regardant vers l'avenir, antenne la technologie de polarisation est appelée à jouer un rôle central dans la prochaine génération de communication sans fil. Avec le déploiement des réseaux 5G et la vague de développement de la 6G, les chercheurs et ingénieurs explorent activement de nouvelles frontières qui promettent encore plus d'efficacité et d'adaptabilité.

Quelques tendances notables émergent à l'horizon :

• Systèmes de polarisation adaptative : Les réseaux sans fil modernes expérimentent de plus en plus avec des systèmes d'antennes capables de changer dynamiquement de modes de polarisation. Cette adaptabilité aide à maintenir des connexions solides, même dans des environnements où les conditions du signal changent rapidement—une avancée essentielle pour l'infrastructure urbaine et les applications mobiles.
• Intégration de l'apprentissage automatique : L'intelligence artificielle et l'apprentissage automatique marquent leur présence en optimisant la façon dont les antennes choisissent et changent de polarisation. Ces algorithmes intelligents peuvent analyser en temps réel l'environnement du signal, ajustant automatiquement les paramètres pour maximiser la qualité du signal et la performance du réseau.
• Surfaces réfléchissantes intelligentes (IRS) : Des travaux pionniers sont en cours sur l'utilisation de surfaces réfléchissantes intelligentes—des panneaux capables de rediriger et de manipuler les ondes électromagnétiques pour améliorer la force du signal et la couverture. En personnalisant les propriétés de polarisation de ces surfaces, les ingénieurs peuvent réduire davantage les interférences et augmenter le débit de données.
• Support pour de nouvelles applications : La technologie de polarisation améliorée est essentielle pour les domaines émergents tels que l'Internet des objets (IoT), les véhicules autonomes et les systèmes de communication par drone. Ces applications exigent des liens fiables et résistants aux interférences—des défis bien adaptés à la prochaine génération de systèmes de polarisation double et adaptative.

En résumé, l'avenir de la polarisation des antennes est façonné par un mélange d'algorithmes plus intelligents, de matériel réactif dynamiquement et d'applications révolutionnaires dans la technologie quotidienne. À mesure que ces tendances progressent, nous pouvons nous attendre à ce que la communication sans fil devienne non seulement plus rapide, mais aussi plus résiliente et polyvalente dans une large gamme d'environnements.

Résumé

Les antennes à polarisation double constituent une avancée significative dans la technologie de communication, offrant de meilleures performances, fiabilité et efficacité. Il est crucial pour les professionnels de l'industrie technologique de comprendre l'impact de la polarisation des antennes pour naviguer dans la complexité des systèmes de communication modernes.

Alors que nous naviguons dans la complexité des communications sans fil, le rôle des antennes à double polarisation devient de plus en plus crucial. Leur capacité à doubler la capacité de communication sans ressources supplémentaires marque une avancée significative, promettant un avenir où la transmission de données sera plus rapide, plus fiable et plus efficace que jamais.
